Esercizio Blink.

Come anticipato, il pin 0 è in realtà il pin fisico 5, quello in basso a destra. Si scrive il codice su IDE, si programma Attiny e poi lo si scollega e sposta nel suo circuito elettrico.



  1. void setup() {
  2. pinMode(0, OUTPUT);
  3. }   // il pin software 0, è posto al numero 5 sul chip
  4. void loop() {
  5. digitalWrite(0, HIGH);
  6. delay(1000);
  7. digitalWrite(0, LOW);
  8. delay(1000);
  9. }

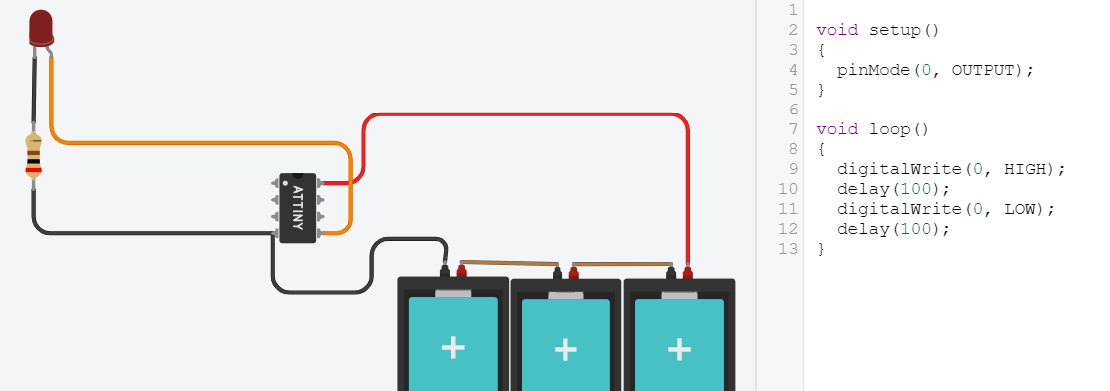

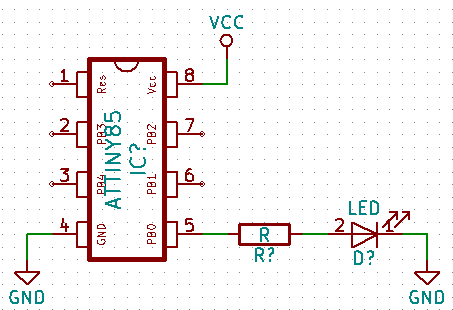

Il circuito è questo nello schema sotto:
