Calcolo della resistenza da mettere in serie ad un led nei progetti con Arduino.

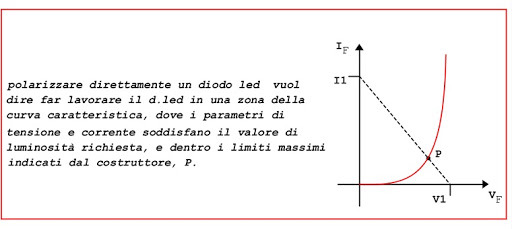

Un diodo LED ha una caratteristica IV tipica di tutti i diodi fatta come in figura che fa capire come i valori di tensione e corrente utili per il suo funzionamento sono in precisi intervalli ed al di fuori il diodo o non conduce o rischia di rompersi.


La corrente tipica che deve scorrere in un diodo LED oscilla tra i 15 e i 20 mA e la caduta di tensione ai capi del LED che si ottiene varia in funzione del colore, tra 2 Volt e 3 Volt.  Questo è un elenco delle tensioni di funzionamento a seconda del colore del  diodo led.

  • colore bianco: 3,0 V
  • colore blu: 3,0 V
  • colore arancio: 2,0 V
  • colore verde: 2,0 V
  • colore giallo: 1,9 V
  • colore rosso: 1,8 V

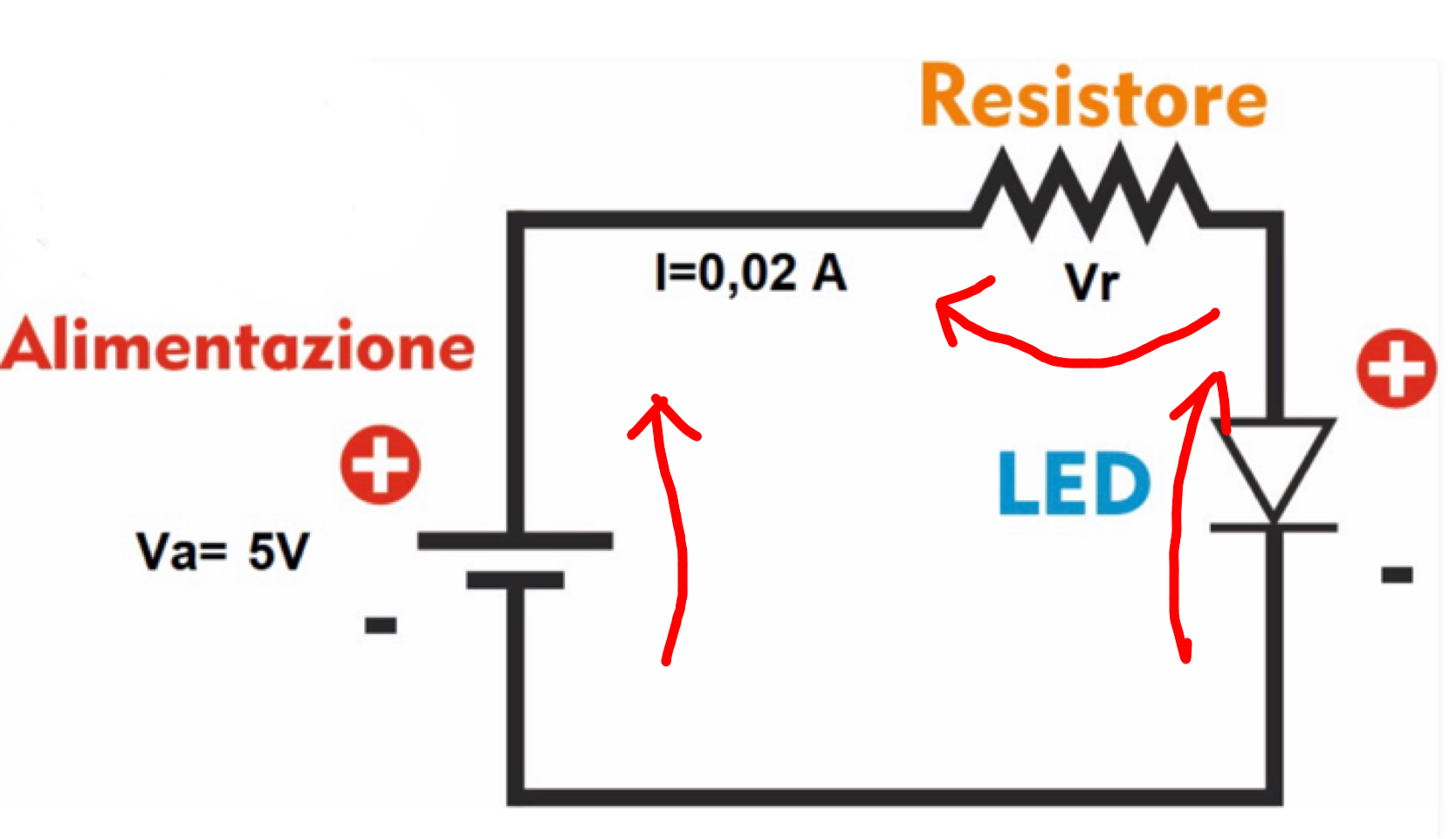

Per calcolare la resistenza R serie bisogna utilizzare la seguente formula: Va = Vr + Vd , cioè Vr = Va – Vd   E considerando che avrei =Ri  si ricava che R = (Va – Vd) / i. Pertanto a seconda del colore del led si ha:

R (bianco) = (5 – 3)/ 0.02 = 2 * 50 = 100 Ohm

R (verde) = (5 – 2)/ 0.02 = 3*50 = 150 Ohm

R (rosso) = (5 – 1.8)/ 0.02 = 3.2 * 50 = 160  Ohm

Nella tabella sotto facciamo un riepilogo.

Tensione Resistenza
(Volt) (Ohm)
colore bianco 3,00 100
colore blu: 3,00 100
colore arancio: 2,00 150
colore verde: 2,00 150
colore giallo: 1,90 155
colore rosso: 1,80 160
Alimentazione= 5 Volt
Corrente= 0,02 Ampere
