Generatori di corrente

La pila l’accumulatore e l’alternatore sono tre generatori di corrente. La pila e l’accumulatore sono generatori chimici, infatti contengono all’interno delle sostanze chimiche e delle piastre metalliche a contatto di tali sostanze chimiche, dette elettrodi. Tutto il contenitore è sigillato e non vi sono parti in movimento. L’alternatore produce energia elettrica trasformando energia di movimento meccanico.



La pila

Risultati immagini per pila alcalina

La pila è un generatore di corrente continua che funziona per un periodo di tempo limitato dopodiché si scarica; il motivo è che l’elettrodo si consuma e pertanto non può più funzionare.  Questa pila è costituita di tre parti

  1. c’è un cilindro di zinco che costituisce il polo negativo
  2. c’è un elettrolita  che è una pasta di sale di ammoniaca che riempie tutto il contenitore
  3. al centro c’è un bastoncino di carbone affondato nella pasta che costituisce il polo positivo

tutto quanto è contenuto all’interno di un contenitore di plastica che ha funzione isolante e di un contenitore di lamiera con funzioni protettive.

Funzionamento.

Risultati immagini per la pila

Quando i due poli sono collegati tra di loro da un filo conduttore inizia a scorrere la corrente e lo zinco del cilindro grande è corroso dall’acido. La pasta acida  sottre delle cariche positive all’elettrodo cilindrico per cui quel cilindro diventa carico negativamente. Il flusso di cariche negative che esce dal cilindro percorre il filo e si dirige verso il bastoncino di carbone, dalla parte opposta, producendo la corrente elettrica e il motivo è che le cariche negative sono attratte dalle cariche positive presenti sul bastoncino di carbone. Lo zinco del contenitore cilindrico si consuma così un poco per volta fino a quando la pila non funziona più.

La pila Alcalina.

Risultati immagini per pile in serie Risultati immagini per pila alcalina

La pila alcalina è una pila a durata nettamente superiore a quella normale e la differenza è che l’elettrolita contenuto all’interno è di tipo diverso.





Pile in serie.

Risultati immagini per pile in serie

E’ possibile collegare più pile l’una in serie a l’altra. Si tratta di collegare il polo positivo di una pila con il polo negativo dell’altra realizzando un trenino di pile. Le pile così collegante costituiscono un’unica pila la cui tensione è maggiore di quella originaria precisamente se si collegano N pile in serie avremo una tensione N volte più grande. Se collego N pile avrò una tensione N volte più grande. Se collego 3 pile da 1,5 V ottengo una tensione di 4,5 V.

Risultati immagini per pile in serie

Accumulatori.

l’accumulatore è un apparecchio che in un primo tempo assorbe energia elettrica e non secondo tempo la restituisce utilizzando un fenomeno chimico. Questo doppio processo si chiama di carica e di scarica e si può ripetere molte volte perché gli elettrodi dell’accumulatore non si consumano, al contrario di quello che succede nella pila. Il tipo di accumulatore  più diffuso è quello al piombo installato su molti mezzi di trasporto come automobili, motociclette e così via.

Risultati immagini per accumulatore

L’accumulatore di un’automobile può essere costituito da più elementi  detti celle. SE l’accumulatore ha 3 celle che erogano una tensione di 4 volt, tutto il dispositivo eroga 12 volt. Una singola cella è formata da un contenitore di plastica con molte piastre di piombo immerse in una soluzione di acido solforico  ed acqua distillata (elettrolita).

Funzionamento.

Durante la carica, l’energia elettrica provoca reazioni chimiche sulle piastre di piombo che acquistano energia chimica. Durante la scarica le reazioni avvengono reazioni al contrario e l’energia chimica si ritrasforma in energia elettrica.



Alternatore.

Risultati immagini per dinamo bicicletta  Risultati immagini per dinamo bici   Risultati immagini per dinamo bicicletta

L’alternatore è una macchina che trasforma energia meccanica in energia elettrica . All’interno dell’alternatore c’è una macchina rotante che quando gira produce corrente elettrica alternata. La corrente elettrica alternata è diversa da quella continua perché il valore della sua tensione non è costante ma è variabile periodicamente. Una dinamo di una bicicletta è un esempio di alternatore: dentro al suo guscio si trova un magnete cilindrico che gira tra delle piastre di ferro sotto le quali c’è una bobina di rame.

Immagine correlata

Rotore: Il magnete cilindrico si chiama anche rotore. La sua forza magnetica è notevole: se avvicini un cucchiaio esso si attacca al magnete in maniera tenace. Il rotore è un magnete che viene detto multipolare infatti non possiede un solo polo nord e un solo polo sud ma molti poli Nord e altrettanti poli sud alternati gli agli altri.

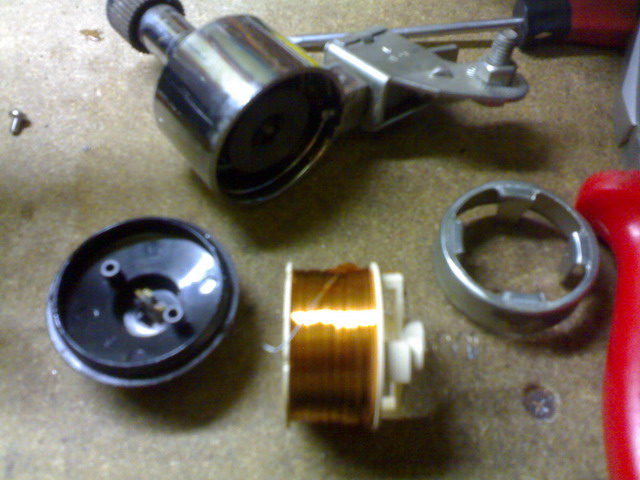

Statore. lo statore è costituito da otto piastre di ferro disposti ad anello sotto le quali c’è la bobina di rame, queste piastre sono a contatto con la bobina che è un lunghissimo filo di rame avvolto più volte.

Risultati immagini per dinamo bicicletta

Utilizzatore. I due capi del filo di rame possono essere collo collegati ad una lampadina che si metterà in funzione.

Funzionamento. Nella dinamo il magnete è alloggiato tra le piastre dello statore ma non le tocca anzi è separato da un piccolo spazio che consente al magnete di ruotare senza urtarle. Girando la rotellina della dinamo, a cui è collegato il rotore, si impiega una certa forza cioè energia meccanica. Se la rotella è attaccata alla ruota della bicicletta il magnete che costituisce il rotore gira molto velocemente: più gira veloce più intensa la corrente che viene prodotta. Ora bisogna sapere che se un filo elettrico e immerso all’interno di un campo magnetico variabile, cioè che non è costante, in esso nasce una corrente elettrica. Poiché il magnete gira velocemente produce proprio un campo magnetico variabile. Il campo magnetico influenza il filo elettrico presente al di sotto, cioè la bobina, ed in cui nasce una corrente elettrica .  Più velocemente gira il magnete più velocemente e variabile il campo magnetico più alta è la corrente che circola nella bobina.
