Resistenze di pull-up e pull-down.



Le resistenze di pull-up e pull-down sono usate nei circuiti elettronici per forzare un determinato stato logico (on/off) in un punto. Ciò è utile se tale stato è impreciso a causa di fluttuazioni di corrente, instabilità della meccanica del pulsante ecc. Ad esempio vediamo il caso più comune di applicazione di queste resistenze: il pulsante.

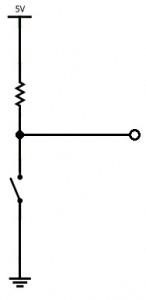

RESISTENZA DI PULL-UP: prelevo lo stato nei pressi della Vcc.

In uscita avremo lo stato logico HIGH se il pulsante NON è premuto, premendo il pulsante avremo lo stato logico LOW.

RESISTENZA DI PULL-DOWN: prelevo il segnale nei pressi del GND.

In uscita avremo lo stato logico LOW se il pulsante NON è premuto, premendo il pulsante avremo lo stato logico HIGH
