Squadratura del foglio

Materiale occorrente:

  1. un foglio liscio per disegno tecnico A4 (210mm × 297mm)
  2. una matita 3H
  3. un righello lungo 50cm
  4. un compasso
  5. un temperamatite
  6. una gomma per cancellare.

Procedimento:

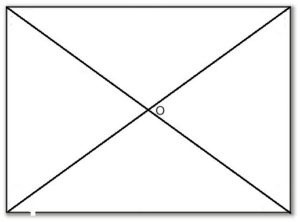

  1. tracciate le 2 diagonali del foglio rettangolare utilizzando il righello e la matita; siate precisi e puliti;

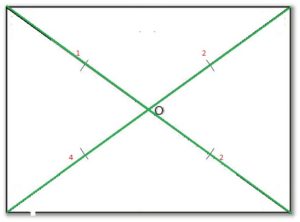

  2. aprite il compasso a 9cm e, puntando nel centro delle diagonali, tracciate 4 archetti sulle diagonali stesse;

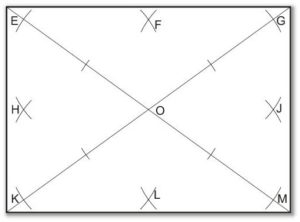

  3. posizionatevi sull’archetto 1, nel punto di intersezione con la diagonale e tracciate altri 3 archetti: (E) sulla diagonale, (H) a destra e (F) a sinistra della diagonale (vedi figura sotto);
  4. ripetete il procedimento per il punto 2, ottenendo gli archetti FGH e per i punti 3 e 4.

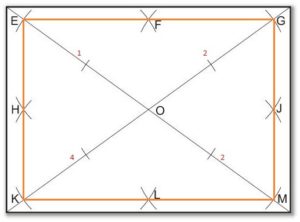

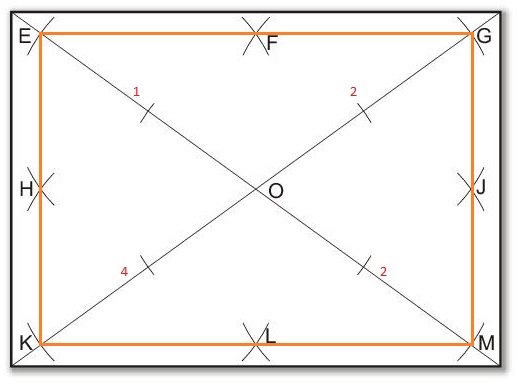

  5. tracciate il quadrato passante per gli archetti ottenuti.

N.B.: il lavoro deve essere pulito e preciso altrimenti la squadratura viene male ed i punti non saranno alineati.



Video lezione a cura di Mara Balasso.
