Digi XBee3 Zigbee Mesh Kit Demonstration

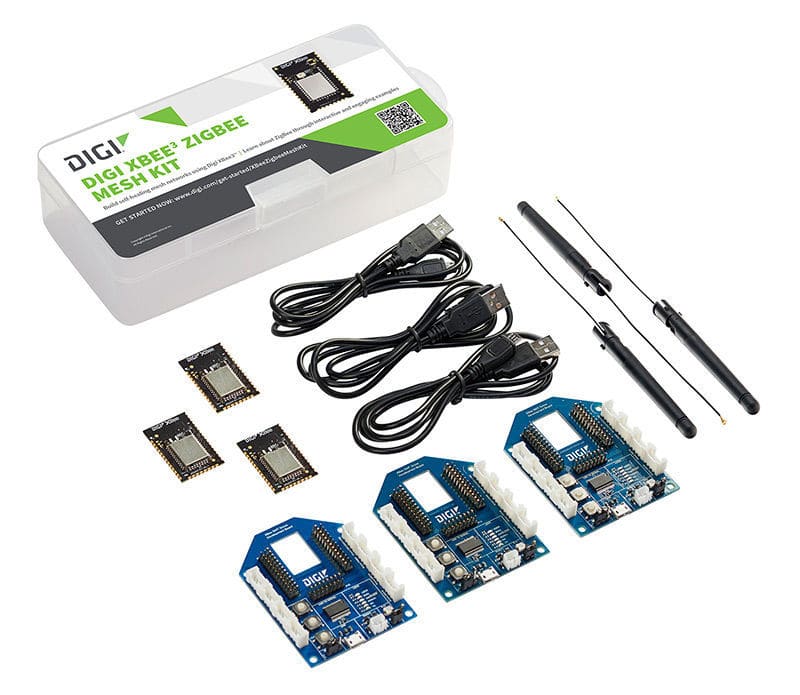

Hai bisogno di creare una rete di sensori affidabile ed a basso consumo? E’ facile come dire “1, 2, 3” con il kit XBEE3 ZigBee. Apri la scatola e troverai tutto ciò che ti serve:

  • 3 schede di sviluppo XBee3 (dotate di connettore usb per alimentazione e connettore pin per moduli aggiuntivi),
  • 3 moduli RF XBEE3, piccoli come un francobollo, facili da connettere alle schede di sviluppo, che noi chiamiamo “connettività di dimensioni furbe”, poi
  • 3 antenne e
  • 3 cavi micro usb.

Tutto quello che devi fare è operare sull’interfaccia per la rete di sensori “a maglia”, connettere i vari sensori e monitorare le cose che ti interessano come temperatura, umidità o qualunque sensore tu abbia bisogno per le tue applicazioni. Utilizzando una serie di 80 comandi si può gestire la rete di sensori e chiedere qualunque informazione possa arrivare dai dispositivi connessi. Quando ti connetti alla scheda tramite usb, potrai vedere i valori dei sensori attraverso la rete. Questo kit ti consente di fare tutto e il software rende la creazione di una rete semplice e senza problemi. Il kit mesh ZigBee digi xb3 rende lo sviluppo della rete facile come dire “uno, due, tre”.

Need to create a reliable, low power device communications and sensor networks ? It’s as simple as “one, two, three” with the Digi xbee3 ZigBee mesh kit! Open up the box and you’ve got all the components you need: three xbee3 growth development boards having USB connectors, that go to power, and spring connectors for attaching modules and here are the three xBee3 ZigBee RF modules, smaller than a postage stamp and an easy-fit on development boards. We call this “smart sized connectivity”. Three antennas are included and three micro USB cables are also in the kit. All you have to do is: to develop the interface and connect three modules quickly, forming a mesh network, plug in different sensors to monitor things, like temperature, moisture and whatever sensor you need for your application. Through a series of eighty commands you can tell to the network what information should pass between each device. When you connect the USB, you can see the values come across the network. This kit allows you to do all the software work and makes creating a network simple and trouble-free. The digi xb3 ZigBee mesh kit makes network development as easy as one, two, three.

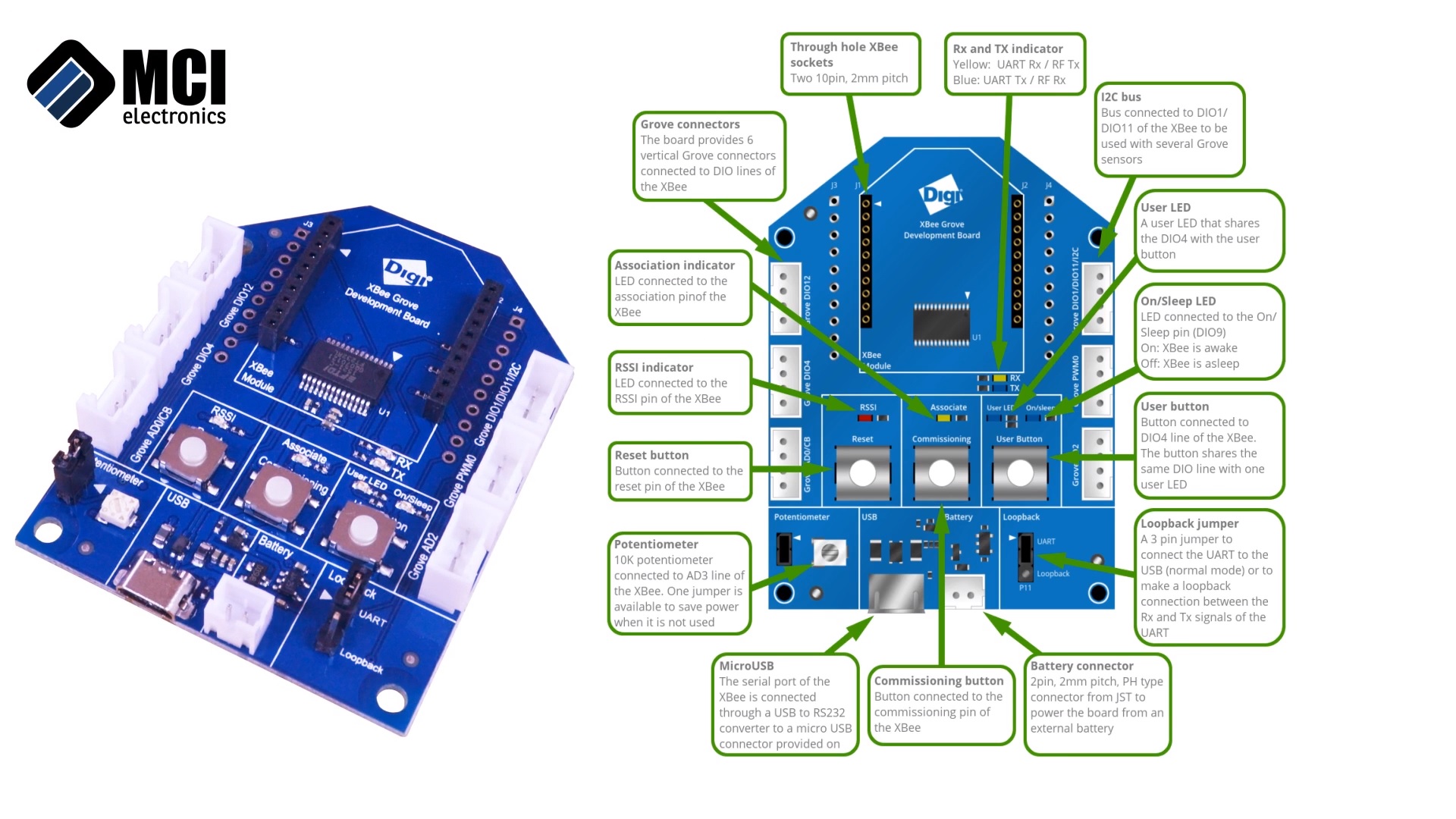

La scheda presenta:

  1. due connettori a 10 fori da 2mm (xbee socket)
  2. un connettore per Bus I2C per gestire più sensori esterni su una linea bus
  3. un connettore 2pin per batteria esterna di alimentazione
  4. una porta usb di alimentazione / comunicazione
  5. tre pulsanti di servizio (reset, commissioning, user)
  6. un potenziometro relativo alla linea AD3
  7. sei connettori a 4 pin per linee DIO a dispositivi esterni).

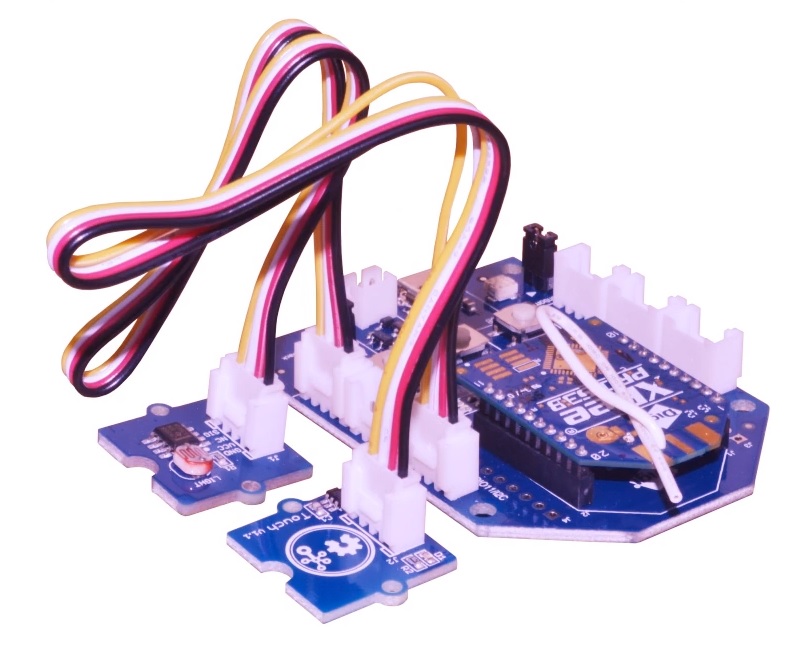

Esempio di collegamento tra la scheda Xbee e 2 sensori.

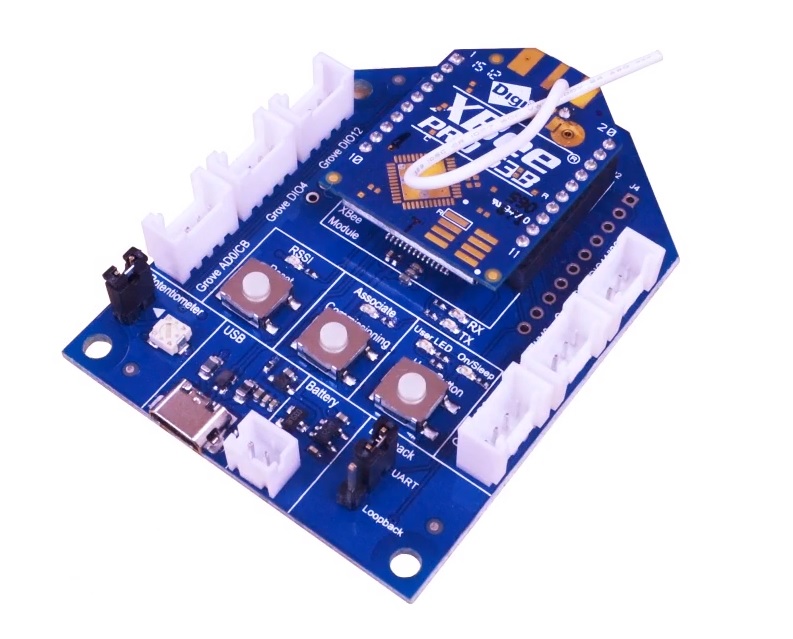

Scheda e modulo connessi sul socket Xbee.

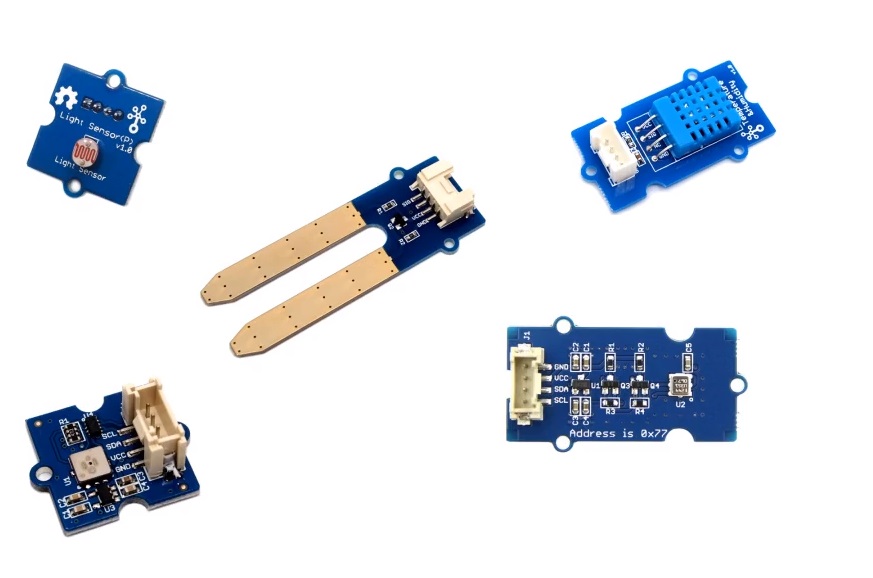

Tipi di sensori disponibili (fotoresistenza, DHT temperatura ed umidità….)

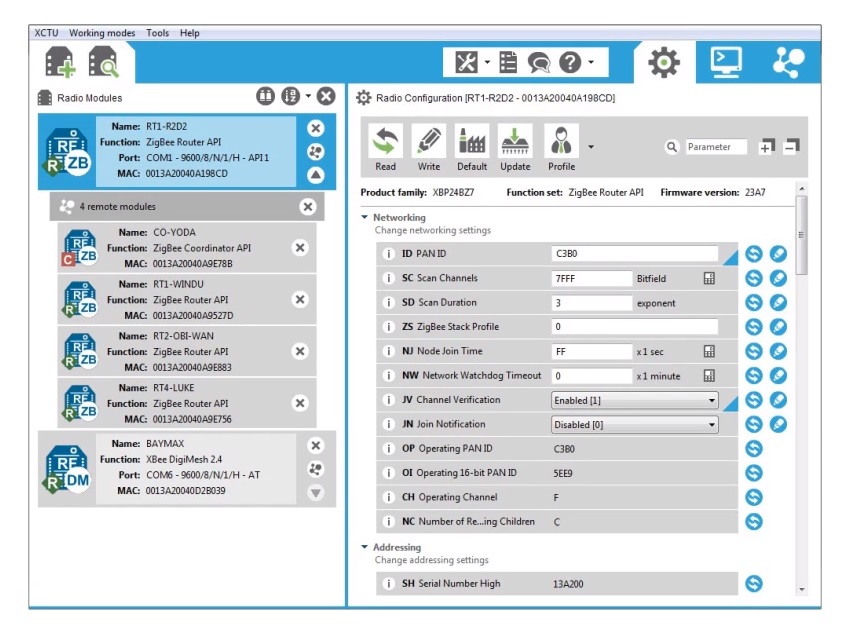

Software di configurazione

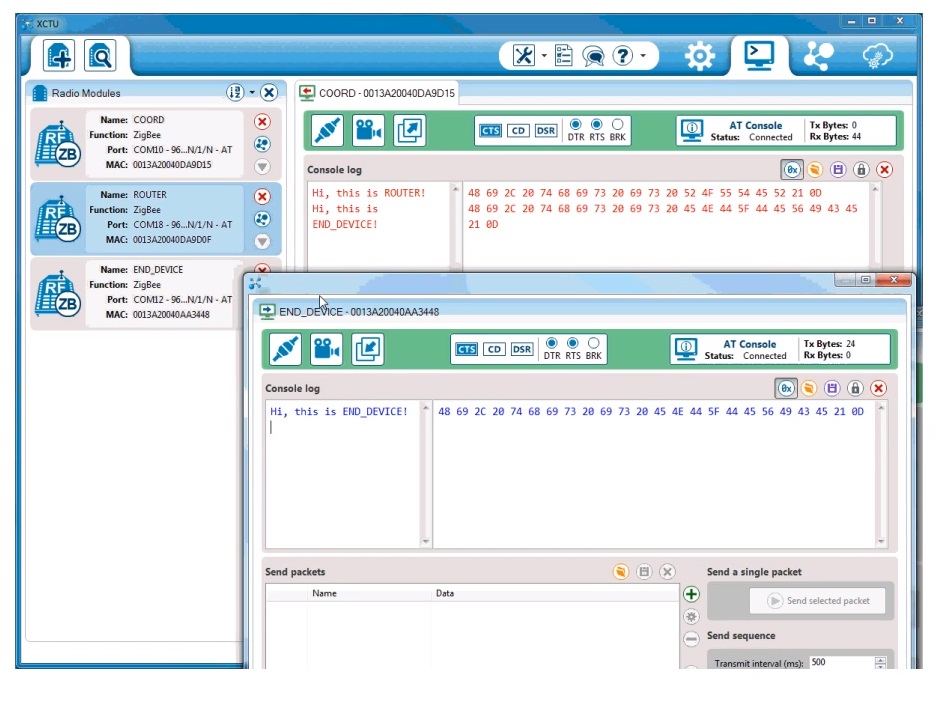

Esempio di comunicazione.
